ATF-180 - Tourneur

Tourneur modèle ATF-180, inverseur de panneaux jusqu'à 60" par 144".
Garantie 1 an Demander une soumission
ATF-180 - Tourneur
ATF-180 - Étape 1
ATF-180 Étape 2
ATF-180 - Étape 3
ATF-180 - Tourneur

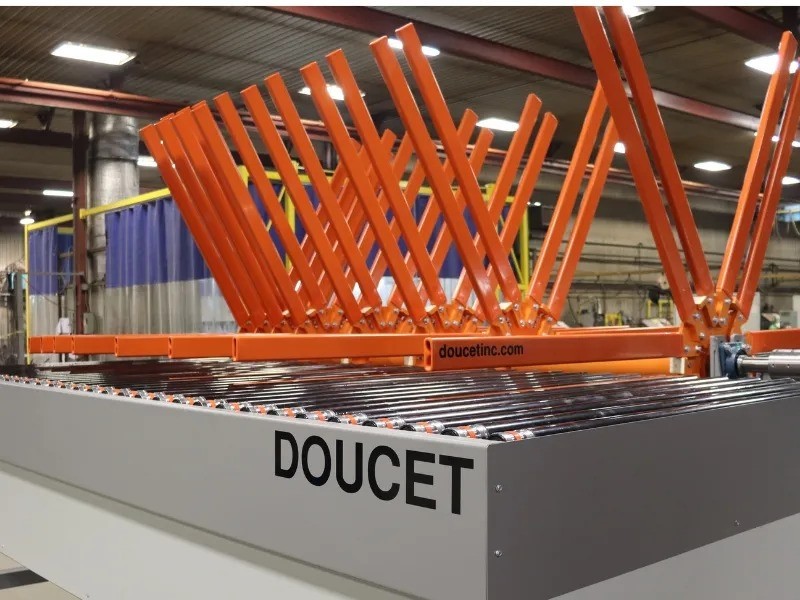

  • L'inverseur de panneaux ATF-180 est un dispositif modulaire pouvant servir d'interface entre les divers appareils d'une ligne de sablage ou de finition de surfaces
  • Il est conçu pour inverser des panneaux d'un côté à l'autre, avec une période d'attente à 80° pour une inspection de la qualité.

FONCTIONNEMENT

  • Le panneau pouvant atteindre une dimension de 60" par 144" est amené à l'horizontale jusqu'au milieu de l'inverseur
  • Un premier jeu de bras soulève le panneau jusqu'à un axe de 90° pendant qu'un second jeu de bras vient s'appuyer sur l'envers de celui-ci à la manière d'un ciseau
  • Les deux bras passent ensemble le point mort
  • Ensuite le premier jeu de bras se rétracte pendant que le second jeu dépose le panneau sur le convoyeur de sortie du dispositif
  • Le tourneur ATF-180 peut être hydraulique ou pneumatique, selon la pesanteur des panneaux
  • Des systèmes fabriqués sur mesure sont aussi disponibles
